| 一、空氣懸浮鼓風機的基本概念： |

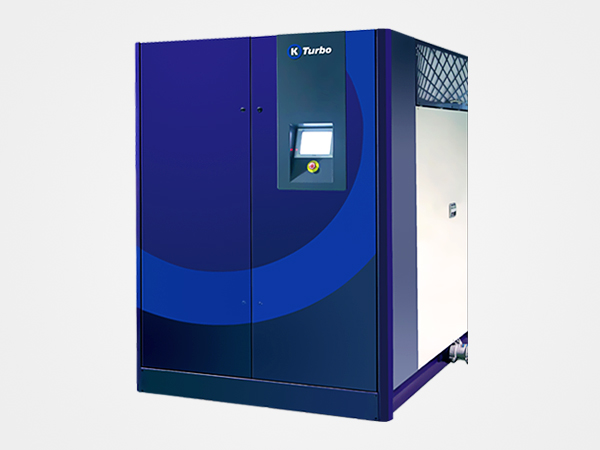

| 空氣懸浮離心鼓風機（單級高速離心風機）是一種全新概念鼓風機，它采用“超高速直聯電機”、“空氣懸浮軸承”和“高精度單級離心式葉輪”三大核心高端科技，開創了高效率、高性能、低噪音、低能耗風機新紀元。是采用航空渦輪機械設計經驗而潛心研制的新一代高科技民用產品。 |
| 二、空氣懸浮鼓風機的工作原理： |
| 空氣懸浮技術源自于航空飛機發動機技術領域，將無油懸浮高速電機技術成功運用在了離心機領域，可替代傳統離心機行業。 |
| 三、空氣懸浮鼓風機的機械結構： |
1、單級離心式葉輪
葉輪可選用AL7075（高強度航空鋁材）、Ti、SUS等材質，具有優秀的耐磨、抗變形能力，使用壽命達30年以上。葉輪與電動機采用直聯方式連接，動力傳遞效率為97%。根據不同需要進行葉輪鑄造，可以得到特定需要的工況范圍。設計采用變頻調節方式而摒棄了導葉片調節方式，使鼓風機的可調節范圍更寬。
2、100%無油空氣懸浮軸承
空氣懸浮軸承主要包括徑向軸承以及止推軸承等部件。啟動前回轉軸和軸承之間有物理性的接觸，啟動時回轉軸和軸承相對運動，以形成流體動力場，在徑向軸承內此流體動力形成浮揚力。該浮揚力使回轉軸處于懸浮狀態而達到回轉自如的目的。這種軸承與傳統的滾珠軸承不同，運行時回轉軸和軸承之間沒有物理接觸點，所以無需潤滑油，能量損耗極低，效率極高，適用于多種工作環境。這種技術可以應用于轉速高達100,000 rpm的大功率高轉速機械。經過嚴格測試，表明該軸承的啟動次數可達到20,000次以上，完全符合設計以及實際應用要求。
3、超高速調頻電機
永磁無刷超高速電機是隨著永磁材料技術、半導體技術和控制技術的發展而出現的一種新型電機。運行時回轉軸以 20,000 - 200,000 回轉數實現高速運轉，發動機的效率可達 97% 。永磁無刷超高速電機還配有數字控制調速裝置，系統控制簡單。高轉速、無振動，低噪音、體積小、結構簡單、高效節能、電磁輻射小，是當前流行的節能型綠色環保電機。
4、全自動無油冷卻系統
空氣懸浮鼓風機采用榮獲專利的完全無油的空氣強冷卻以及水冷卻相結合技術。冷卻片材質使用了熱傳導性非常強的鋁合金（AL）材質，無附加的能源損耗并構造簡單。本鼓風機150HP以下采用空氣自冷卻技術，空氣流道設計合理而巧妙，并以卓越的航空機械設計制造技術配套設計有電機散熱翼翅。200HP以上大機型設有水冷媒內循環系統，因此無需另設冷卻風扇或補充冷卻水。這種冷卻設計可以確保鼓風機在炎熱的夏季仍然保持其出眾而可靠的工作性能。
5、噪音降低技術并內置放空閥
空氣懸浮鼓風機的內部出風口旁通管上配有放空閥及消音器，其外殼由碳鋼制造，內部裝有吸音材料。風機采用機體內氣動放空閥，可確保風機在斷電或非正常情況下安全停機無任何影響，且美觀大方。它們通過彈性接管與鼓風機直接連接，以減少來自入口管路的壓力損失和噪音。過濾器和消音器為鋼制外殼, 內設消音材料。 方形或矩形的可更換過濾芯安裝在進風口處，用良好吸音材料制成的薄片狀結構制造的整體進口消音器，安裝在鼓風機機體內進風口與過濾器之間，用以降低進口噪音。由于采用了高科技的空氣懸浮軸承技術，因此完全避免了機械摩擦和振動。經過嚴格測定，證明在機器運行時距機器1米處的噪聲等級<80dB。
6、高效變頻器及控制系統
空氣懸浮離心鼓風機本身已集成了就地控制和變頻系統于一體，不需要單獨設立變頻柜及操作柜。 通過風機自身的控制面板就可以實現各種功能的設定和對流體溫度、電機轉數、出風壓力、風量、消耗功率等進行參數的查詢。該系統同時支持數字式遠程控制、監測功能，可由中央控制室進行控制。 |
| 四、空氣懸浮鼓風機的七大特點： |
1、節能高效
空氣懸浮離心鼓風機使用了空氣軸承，直聯技術，高效葉輪，永磁無刷直流電機，無額外的摩擦，相比傳統羅茨鼓風機提高 20%-30%以上節能效率。風機根據輸出的（風量可調范圍40-100%）自動調整電機功率的消耗，保持設備運行的高效率。
2、無振動，低噪音
采用空氣軸承及直聯技術，無振動產生，風機不需要設置隔音裝置；設備重量輕，不需設置特別基礎，安裝布置簡單靈活。平均低于 80 分貝。
3、無潤滑油
高速電機和葉輪通過空氣懸浮軸承實現了直連，運行時無任何摩擦，無需潤滑油，不需要高昂的維護費，對環境不會造成二次污染，是環保產品 。
空氣懸浮鼓風機采用了空氣軸承技術，系統不需要潤滑油系統，向電子，醫藥，食品等特殊行業提供干凈的空氣。空氣軸承使用溫度達到600度，油性軸承系統的相關弊端已成功解決。
4、無保養
沒有傳統風機所必需齒輪箱及油性軸承，我們所采用的一系列高新技術葉輪與電機不使用聯軸器，直接連接，智能控制系統，關鍵部件采用AL7075（航空鋁材）這些技術保證了設備是無保養的，降低了用戶的維護成本，提高供氣系統運行的穩定性。
5、運轉控制便利
可在個人電腦上對風機轉數，壓力，溫度，流量等進行自檢并定壓運轉，負荷/無負荷運轉，超負荷控制，通過防喘振控制等實現無人操作。風機通過調整葉輪的轉數調節流量。根據吸入空氣的溫度和壓力變化，調整轉數可以輕易的調節流量�？梢宰詣雍褪謩诱{(diào)整流量。
6、設備安裝空間小
空氣懸浮離心鼓風機設備重量輕，設備尺寸小，安裝簡便，比同規格羅茨鼓風機小50%，可以大量地節省用戶的建筑及輔助電氣控制系統投資。
7、可變頻：變頻范圍：45%—100% |
| 五、空氣懸浮軸承的特點： |
1、軸承材質 ：永磁鐵
2、電機主軸通過高速馬達高速旋轉，同時主軸和軸承之間形成空氣膜，空氣膜產生壓力使軸承懸浮狀態，同時帶動葉輪。
3、因采用主動式無油空氣懸浮軸承，不需要齒輪箱所以也不需要潤滑裝置，構造簡單而精確。
4、已檢測技術 : 航空飛機啟動用 裝置 ECS/ACM
5、壽命50年 (半永久性) 20,000次 起停測試。 |
| 八、變頻系統 |
1、采用專業生產變頻器的廠家，性能比較穩定且故障率低。
2、Inverter變頻器分體: 200m范圍之內可連接
3、可以利用HZ操作高速旋轉
4、具有精準的變頻控制性能 |
| 九、空氣懸浮鼓風機日常維護保養 |
1、2層式過濾棉，免維護，只需更換過濾棉。
2、利用Medium Filter過濾，除灰率上升 95%以上，有效減少空氣中雜質對機器的損害，提高使用壽命。
3、便利的交換方式 |
|
|
